飛針測試系統—測試LED
13
May
May
隨著節能技術的提高和設計技術的改進，LED元件幾乎取代了任何其他光源。LED部件充斥在市場的各個領域，比如從汽車行業開始，這種類型的電路板的生產水平達到難以想象的水平。
通常我們從電路的角度來討論簡單的電路板，但仍需要精確的測試。但是，要確保產品質量的唯一方法是功能測試，以及通過專用傳感器對每個LED進行特性測試。
對于大批量有一支代碼的被測產品，可執行定制化測試夾具，但肯定價格不菲。無論在什么情況下，引進飛針測試平臺可提供確定符合生產輸出速度的測試速度。

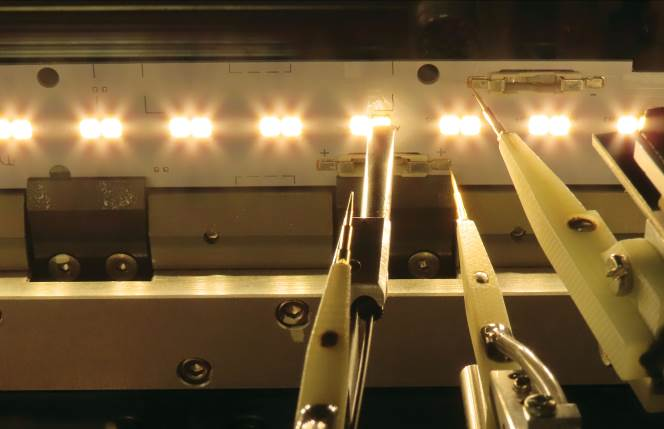

SEICA研發的Pilot飛針測試系列可配備“Led傳感器”選項。這是一個FEASA傳感器，可以安裝在一個或多個頭上，可以測試Led的特征設置：顏色、強度和飽和度。FEASA是全球公認的Led特性標準傳感器的著名制造商。
實施：
? 可測試長度達1500 mm的Led電路板
? 該系統既可以在線管理，也可以作為一個獨立的測試站進行管理。
? 帶有“LED傳感器”選項的飛針測試機可以完美地集成到大批量自動化生產線中。
? 配置4根電子探針和2個FEASA傳感器
? 長度超過600 mm的板可進行分離測試。
? 支持D.U.T.的外部自動輸送機
? 及時驗證每個Led的位置、顏色、飽和度和強度參數
? 整板需求的電源組
? 飛針供電
優勢：
? 電路板的有效測試和主要部件的特性測試
? 生產下游工藝的穩定可靠性檢驗
? 快速可靠的編程，可對電路進行ICT測試
? 分離測試功能按步驟測試面板保證測試一致性
? 相關尺寸面板的簡化處理
? 提高成品質量
? 來料質量檢驗的一致性
